三叶开启涡轮式搅拌器

添加时间:2018-06-05文章作者:南京鸿远传动设备厂浏览次数:


本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。



搅拌器型号标注方法:

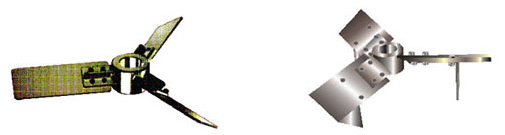

三叶开启涡轮式搅拌器

    三斜叶整体开启涡轮式-YK、三斜窄叶整体可启涡轮式-ZK、三斜叶可拆开启涡轮式-YCK、三斜窄叶可拆开启涡轮式-ZKW、三斜叶整体稳定器开启涡轮式-YKW、三斜窄叶整体稳定器开启涡轮式-ZKW、三斜叶可拆稳定器开启涡轮式-YCW、三斜窄叶可拆稳定器开启涡轮式-ZCW




    本系列搅拌器较之六叶、四叶开启涡轮式对应搅拌器,有相同规律,而且相对直径大,转速低的情况也可视作桨式搅拌器处理,所以应用也很广泛。稳定器可按要求制作成稳定环及稳定片两种,若采用稳定片,将原型号中末位的W改为U。常用条件μ<50000cp,n=10-300rpm,v=1-10m/s,DJ/D=0.2-0.8,宽形B/DJ=0.2,窄形B/DJ=0.125

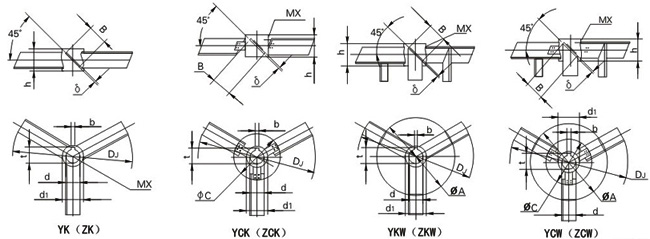

三斜叶开启涡轮式搅拌器主要尺寸


备注:搅拌器内孔可根据用户要求制作,轮毂高度一般与内孔一致。
