安装底盖与凸缘法兰

添加时间：2018-06-05文章作者：南京鸿远传动设备厂浏览次数：次

安装底盖与凸缘法兰：
    本系列安装底盖可与XD与型、XS型机架及2000系列机械密封火506、516、616型填料箱相配套，底盖下面与R型、LR型、M型、LM型凸缘法兰相配套，用户根据XD型、XS型机架及凸缘法兰的规格选择相应的安装底盖，若配用其他型号机架、机械密封、填料箱，只需将一下标记中序号换成外径d，注上相应机架型号即可。

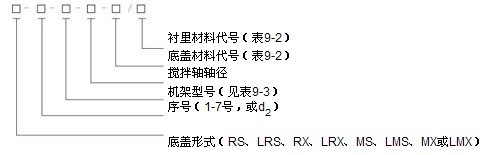

安装底盖标记示例：

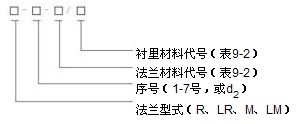

凸缘法兰标记示例：

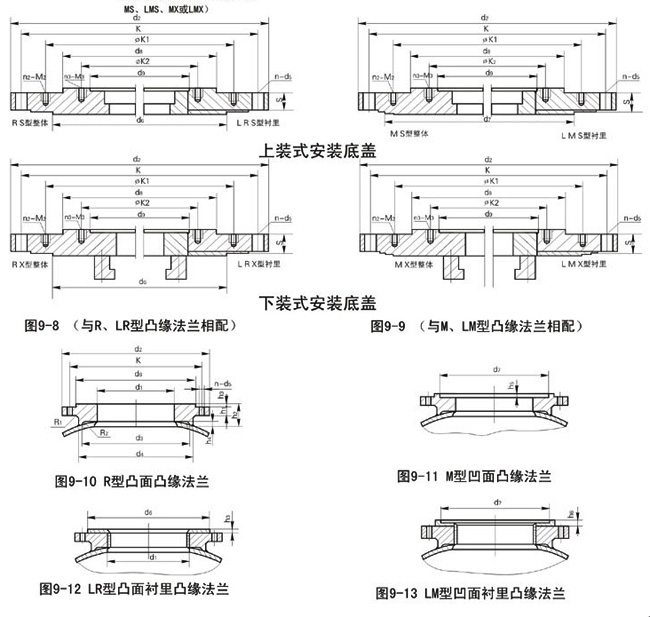

安装底盖与凸缘法兰尺寸表




               注：若配用其他型号及机械密封或填箱，与其连接的相关尺寸：ΦK1、d8、ΦK2、d9、n1－M2、n3－M3，由我公司调整配套。
